导读：
本工程为扩建工程续建工程，净水处理规模为25万m3/d，污泥处理设计规模为50万m3/d。生产构筑物包括：絮凝沉淀池（下叠清水池）、V型滤池、排水池、排泥池、污泥浓缩池、污泥脱水车间等。

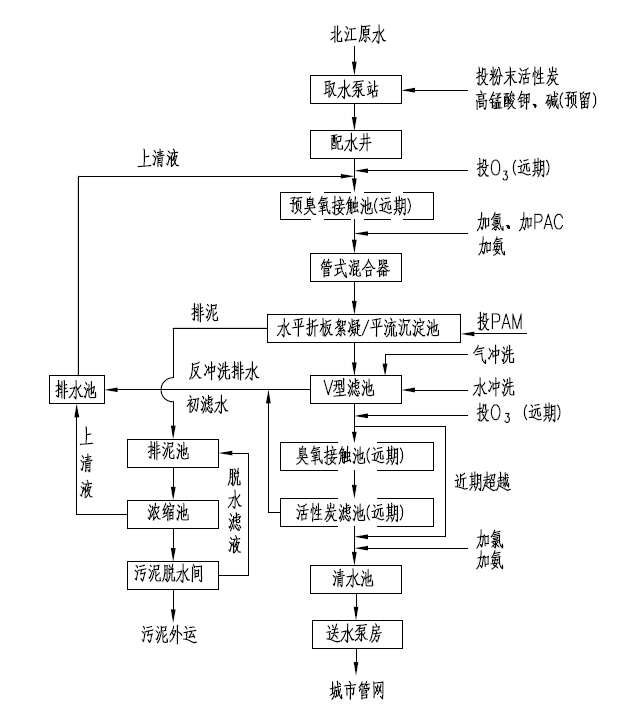

1.净水工艺流程：
2.构筑物设计：
（1）管式混合器:2台，直径1400mm。
（2）水平折板絮凝、平流沉淀池：絮凝时间20min，分三段，GT值5.8x104；沉淀时间1.7h，水平流速16mm/s，采用穿孔排泥管。
（3）均粒滤料V型滤池：正常滤速8.5m/h，强制滤速9.07m/h，分二座，共分16个单池，单格面积80m2，双排布置。滤料为均粒石英砂，粒径0.9~1.2mm，厚度1.2m。
（4）清水池：清水池与折板反应、平流沉淀池合建，清水池总有效调节容积59104m3，调节比例11.8%,叠沉布置在絮凝沉淀池下部。
（5）均粒滤料V型滤池冲洗泵房：均粒滤料反冲洗过程及参数为：第一阶段：气冲(15.0L/m2.s) 1.5min；第二阶段：气水同时冲洗时水冲强度(2.5L/m2.s) 4min；第三阶段：水冲(5L/m2.s) 6.5min。全程表面扫洗(2.2L/m2.s)。
（6）加药、加氯间：混凝剂采用液体聚合氯化铝，最大投加量34mg/L(商品重)，平均投加量15mg/。投加点设管式混合器内，采用隔膜计量泵投加；助凝剂采用PAM，最大投加量0.5mg/，投加点设在水平折板反应池内，采用隔膜计量泵投加。
加氯系统分三点加氯：滤前加氯位置为管式混合器内，最大投氯量为2mg/L；滤后加氯位置为清水池进水管，最大投氯量为1.5mg/L；第三点加氯位置为清水池出水管，为应急加氯投加，最大投量为1.5mg/L；氯与氨的投加比例：氯：氨=4:1，氨的最大投加量为19kg/h；氨投加位置为两处：分别为管式混合器内和清水池进水管。
（7）排水池：设3台潜水泵(2用1备)，Q=300m3/h，H=10m，N=22kW，为防止池内沉淀，池内3台水下搅拌器。
（8）排泥池：设3台潜水泵(2用1备)，Q=200m3/h ，H=16m，N=18.5kW，为防止池内沉淀，池内设3合水下搅拌器 N= 1.5KW。
（9）污泥浓缩池：水力负荷：1.08m3/m2.h，污泥固体负荷:3.1kg/m2.h，污泥停留时间 5.9h，设2座直径为18m的圆形钢筋混凝土浓缩池。
（10）出水检测流量、压力、浊度、pH值、余氯及其他相关的水质参数。
