导读：
黄洲水厂位于东莞市石龙镇新城区，占地面积31000平方米。现有水处理线的设计日供水量为6万m3/d，新建备用生产线和一期生产线的工况组合为了解决石龙镇黄洲水厂仅有一套水处理流程不便于检修维护的问题，本项目拟在水厂新建一套备用水处理生产线，其制水规模为7万m3/d。不涉及取水、送水、投加药加氯等系统的扩容。本次新建构筑物包含网格絮凝池、斜管沉淀池，气水反冲洗滤池、一座清水池，清水池与一期清水池并联使用。当备用生产线的制水规模满足黄洲水厂供水区域的用水需求时，新建的水处理流程可与原水处理流程交替使用，在运行与检修之间进行互补，从而保证水厂的稳定运行。

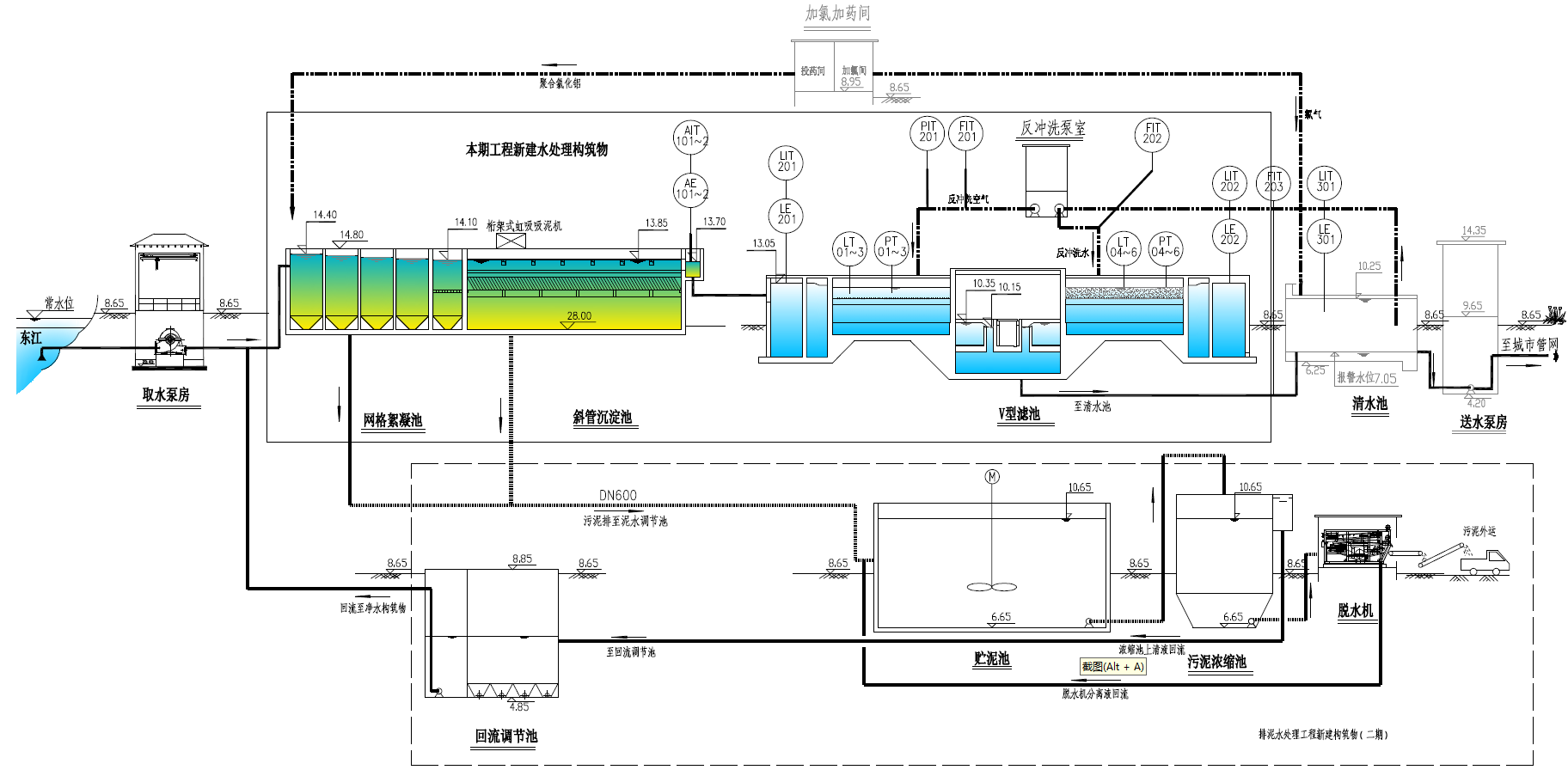

一、工艺流程图：
二、设计参数
（1）絮凝沉淀池
采用网格絮凝池+斜管沉淀池，设计规模7万m3/d，1座2格，规格（长×宽×高）：40.75mX28.8mX5.95m。
（2）V型滤池
设计规模7万m3/d，1座，共分6格，规格（长×宽×高）：35.2mX34mX4.3m。
采用双排布置，单格滤池面积:70m3；滤速：7.41m /h；
滤池反冲洗采用气、水反冲加表扫方式：先气冲，反冲强度:15L/S.m2，反冲时间 2min ;再气、水同时反冲，气冲强度不变，水冲强度:3L/S.m2，冲洗时间 4min；最后采用单水反冲，反冲强度:5L/S.m2，冲洗时间 6min。滤池反冲洗期间，表面扫洗持续进行，扫洗水强度：2.2L/S.m2
（3）清水池
设计规模3.5万m3/d，1座，不分格，规格：28.0mX33mX4. 3m
有效容积3500m2。
